Thermische Optimierung

Eine Analyse thermischer Defekte an Displays

Angesichts schrumpfender Margen im Displaybereich verlegen sich weltweit immer mehr Hersteller auf Vorwärtsintegration hin zu Gesamtlösungen. Hierfür werden meist Display, Embedded-PC oder Controller und Stromversorgung in ein möglichst kompaktes Chassis verpackt. Geht es um die Verbesserungen der Systeme, ist die Erhöhung der Display-Helligkeit oft ein wichtiges Ziel. Das lässt sich am einfachsten durch die Erhöhung der Lichtleistung erzielen. Dass damit auch die Abwärme anwächst, wird dabei häufig ignoriert. Denn bei der Komponentenzusammensetzung endet leider die Theorie. Viel zu oft wird die Frage nach der abgestimmten Temperatur außer Acht gelassen. Dabei ist es alles andere als egal, welche Temperaturen die Komponenten entwickeln, wie sich diese auf die anderen Teile auswirkt und was durch unterschiedlich warme Teile im Display geschieht.

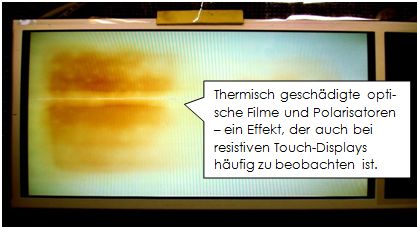

Thermisch geschädigte optische Filme und Polarisatoren

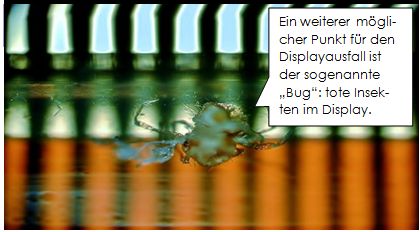

Bug im display

Die Problemfelder moderner Displays

Displays haben längst Einzug in die Fabrikhallen erhalten. Meist kaufen Unternehmen fertige Komplettlösungen – mit schlecht abgestimmter Zusammensetzung der Komponenten. Häufige Folge ist eine Überhitzung oder Taubildung in den Displays.

Geringe Lichtausbeute

Die Gründe dafür beginnen bereits bei der wichtigsten Einheit des Display-Systems – der Anzeige selbst. Die Lichtausbeute eines typischen Displays liegt nur bei einem Bruchteil der aufgenommenen elektrischen Leistung. Von den 100 Prozent Leistung der Lichtquelle gehen sukzessive mehr als 90 Prozent der Lichtleistung verloren. Gleichzeitig ist die Lichtquelle aber immer die größte Hitzequelle. Hinzu kommt, dass die Hitzeentwicklung schneller steigt als die Lichtausbeute. Mit 10 Watt Leistung kann man beispielsweise 200 cd/m² erzeugen, 20 Watt dagegen reichen aber nicht für doppelte Helligkeit. Dafür wird aber deutlich mehr Leistung in Hitze umgesetzt.

Verlust der Lichtleistung von sukzessive mehr als 90 %
Der Verlust der Lichtleistung von sukzessive mehr als 90 % ist auf Polarisatoren, TFT-Struktur und
Farbfilter zurückzuführen.

Nicht nur das Display ist eine Heizung, sondern alle elektrischen Komponenten, maßgeblich das Netzteil als auch der Prozessor des (Embedded-)Systems. Die wachsende Packungsdichte auf allen Ebenen tut ein Übriges: wenn in einem 19-Zoll-Rack immer mehr Embedded-PCs übereinander gestapelt werden und jede Ebene ihrerseits immer mehr Prozessor-Cores enthält, dann ist das einer Temperaturreduzierung nicht eben förderlich. Je nach Standort kommt die Umgebungswärme hinzu – durch Heizungen im Innenraum und (nicht nur) im Freien durch die Sonne. Diese Faktoren einfach zu ignorieren, führt zwangsläufig zu einer Überhitzung des Systems und damit zum Ausfall – nicht nur des Displays.

Ursachenforschug

Bei defekten Displays ist die Suche nach der Ursache leider oft genug noch etwas komplizierter. Die Erkenntnis „Überhitzung“ allein hilft nicht viel, wenn man das Display wieder reparieren oder das System für zukünftige Anwendungen verbessern möchte. Denn es können unterschiedliche Komponenten eines Gesamtsystems sein, die bei zu großer Hitze als Erste durchschmoren. Folgende Komponenten sollten im Ernstfall überprüft werden:

  •   Überhitzte und durchgebrannte Displaytreiber, die mit der Platine verschmolzen sind
  •  Thermisch überlastete Widerstände
  •  Thermisch geschädigte optische Filme und Polarisatoren

Ist die Schwachstelle lokalisiert, kann man sich in mehreren Schritten auf die Suche nach Lösungen machen:

  1. Wo liegt die maximale thermische Belastung der Komponenten? Hier hilft in der Regel ein Blick ins Datenblatt.
  2. Lassen sich die verwendeten Komponenten durch höherwertige Alternativen mit größerer Hitzeresistenz ersetzen? Die höheren Anschaffungskosten lassen sich durch sinkende Gesamtbetriebskosten oft kompen-sieren. Durch die längere Lebensdauer des Systems ergibt sich zudem eine insgesamt bessere Betriebswirtschaftlichkeit.
  3. Ist ein Ersetzen der Komponenten nicht erfolgversprechend, sollte das Augenmerk der Gesamtkonzeption zugewendet werden. Wenn die Display-Aufgabenstellung nur mit einem anderen Design erreicht wird, ist das letzten Endes das, was zählt. Die Aufgabenstellung ist komplex – aber nicht unmöglich, wenn man auf die richtigen Komponenten und Techniken baut.

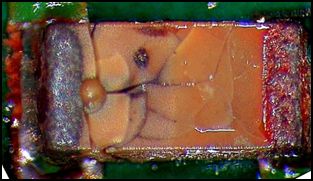

Thermisch überlastete und zerstörte Keramik-SMD-Kondensatoren
Thermisch überlastete und zerstörte Keramik-SMD-Kondensatoren

Problemfeld Kondenswasser

Die Faustregel heißt aber keineswegs, dass heiße Displays schlecht und kalte Displays gut sind. Vielmehr gilt es, Temperaturextreme zu vermeiden. Denn: Nicht nur zu heiße oder zu kalte Komponenten beeinträchtigen die Funktion des Displays oder zerstören es gar. Auch die Temperaturunterschiede an Hotspots und Coldspots können Folgen haben. Denn wenn das Temperatur-Delta eine gewisse Größe erreicht, führt es zur Bildung von Kondenswasser innerhalb der Anzeigeeinheit – und damit zu Wasser- und Leitungsschäden oder Kurzschlüssen. Wohlgemerkt meint Coldspot hier nicht absolut, sondern nur relativ kalt im Vergleich zur Umgebung: Schon ein halbes Grad Celsius Temperaturunterschied kann genügen, um Taubildung an der kühlsten Stelle anzuregen. Das Einbringen von Trockenmitteln in das Gehäuse der Anzeigeeinheit ist als Gegenmittel auch kein Allheilmittel, denn das Material sammelt Wasser, das es bei ungünstigen thermischen Voraussetzungen wieder abgeben kann.

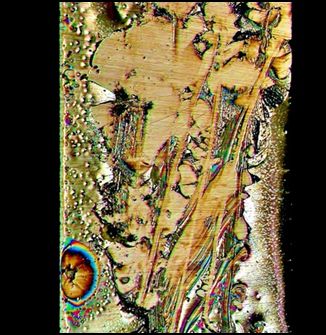

Schimmel im Display
Durch Schimmel in den Displays bilden die Wassertropfen
oder andere durch die Verdunstung gelöste Substanzen Artefakte im Display.

Feuchtigkeit kann viele Schäden anrichten, die man nicht – wie etwa eine durchgeschmorte Stelle – auf den ersten Blick erkennt. Im Gegensatz zu überhitzten Anzeigeneinheiten fällt der Schaden nicht sofort auf. Zudem gilt: Wenn Displays aufgrund von Taubildung ausfallen, gestaltet sich die Fehlersuche oftmals noch schwieriger als bei „direkter“ Überhitzung. Wegen der elektrischen Leitfähigkeit von wässrigen Lösungen sind Kurzschlüsse natürlich ein häufiges Problem. Doch Wasser ist durch die darin gelösten Substanzen auch chemisch aktiv. Es kann somit alkalisch oder sauer werden und Korrosion an elektronischen Bauteilen verursachen – nicht unbedingt an offensichtlichen Stellen. Da Wasser immer danach strebt, zu kriechen, können die Schäden auch an schwer einsehbaren Stellen entstehen.

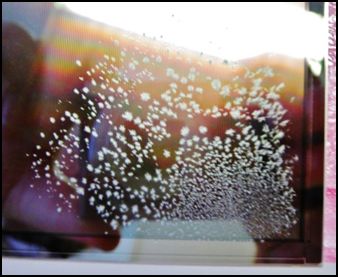

Ghost Pixel
Ghost Pixel – störende Artefakte durch chemische Reaktionen im Display – durch eingedrungene Feuchtigkeit.

Voraussetzung für die Taubildung bei Temperaturunterschieden ist die mangelnde Dichtheit der Displaygehäuse. Wären diese nach außen vollkommen luftdicht abgeschlossen, mit trockener Luft im Inneren, könnte keine Luftfeuchtigkeit eindringen und folglich auch nichts kondensieren. So aber verhält es sich mit vielen Displays wie mit unsachgemäß verschlossenen Lebensmitteln: irgendwann fängt es an zu schimmeln. Und tatsächlich sind Schäden durch Schimmelpilze und Sporen aus der Umgebungsluft eine immer wieder anzutreffende Ursache für Display-Ausfälle.

Eine neutrale Systemanalyse ist unvermeidlich

Fällt ein Display aus, kann es der Anwender eines Displaysystems – sei es in der Industrieautomation, im Digital-Signage-Bereich oder im Fahrzeugbau – meist nur an den Systemintegrator zurückgehen lassen, der es ihm geliefert hat. Dieser wird in der Regel aus Gewährleistungsgründen einen Ersatz stellen. Doch kann man beim Ersatzsystem früher oder später mit denselben Problemen rechnen.

Durch Hotspot zerstörter Display-Treiber-Chip.
Durch Hotspot zerstörter Display-Treiber-Chip.

Der Systemintegrator befindet sich letztlich kaum in einer anderen Situation, wenn er einen Schadensbericht an den Hersteller eines defekten Bauteils weitergibt. Warum sollte dieser einräumen, dass mit seiner Komplettlösung etwas nicht stimmt? Mit anderen Worten: Weder vom Systemintegrator noch vom Hersteller kann man eine unvoreingenommene Analyse aller Aspekte eines fehlerhaften Systems erwarten. Um die systemischen Ursachen von thermisch bedingten Display-Ausfällen zu untersuchen, hat sich die Wammes-Firmengruppe dem Thema Display-Coaching und Fehleranalyse gewidmet. Im nächsten Schritt gilt es auch systemische Lösungen zu erarbeiten, für die für jede Komponente das Best-in-class-Produkt vorgeschlagen werden kann: also weniger Komplettlösungen als individuell angepasste Komponenten, denn schließlich geht es um praktische Optimierung!

Am Ende eines solchen Prozesses, der sich unter dem Motto „coaching – solving – products“ fassen lässt, kann dann durchaus ein Konzept für ein maßgeschneidertes, projektbezogenes Produkt, das auch massentauglich sein kann, stehen. Das Ent-scheidende ist jedoch der Erkenntnisgewinn. Er macht es den Displayanwendern möglich, die Angebote kritisch zu hinterfragen, die sie von den Herstellern und Sys-temintegratoren angeboten bekommen. Das 2015 als eigenständiger Verein aus dem VDMA ausgegründete Deutsche Flachdisplay-Forum (DFF) hat sich unter anderem zum Ziel gesetzt, solche objektiven Analysen möglichst breit zugänglich zu machen, weil von dem verbesserten Informationsniveau letztlich alle Branchenteilnehmer profitieren.
